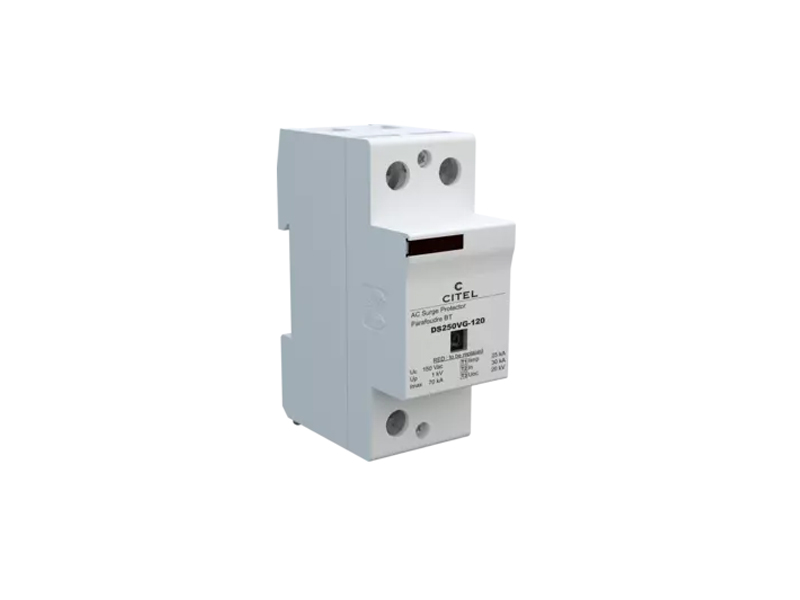

CITEL 高能型電源防雷器 DS250VG-120 法國西岱爾交流電源電涌保護器
Un：::120V
In：:30KA
Imax：:70KA
Iimp：:25KA
DS250VG是一種高能型Type1+2+3交流電涌保護器，設計用于低壓電源進線處，特別是高地閃密度區域或雷擊風險很高的位置處。 DS250VG是單極SPD，可用于共模或差模保護，應用時一般采用多極結構連接，以保護單相、三相、三相+中性線交流電網，可與適配的專用N/PE模塊一起安裝使用。
選擇更多型號
DS250VG-120 DS250VG-300 DS250VG-400 DS252VG-120 DS252VG-120/G DS252VG-300 DS252VG-300/G DS252VG-400 DS253VG-120 DS253VG-300 DS253VG-400 DS254VG-120 DS254VG-120/G DS254VG-300 DS254VG-300/G DS254VG-400
| SPD 類型 | 1+2+3 | |
| 系統 | 120/208V | |
| 標稱工作電壓 | Un | 120 Vac |
| 最大持續工作電壓-交流 | Uc | 150 Vac |
| 最大負載電流 | IL | 100 A |
| 暫態過電壓 (TOV) 特性 - 5 秒 | UT | 180 Vac 耐受 |
| 暫態過電壓 (TOV)特性 - 120 min | UT | 230 Vac 耐受 |
| 殘流 | Ipe | 無 |
| 續流 | If | 無 |
| 標稱放電電流 | In | 30 kA |
| 最大放電電流 | Imax | 70 kA |
| 沖擊電流 | Iimp | 25 kA |
| 復合波耐受測試（GB/T18802.11） | Uoc | 20 kV |
| 過電壓耐受能力 IEEE C62.41.1 | 20 kV | |
| 比能量 | W/R | 156 kJ/ohm |
| 連接模式 | L/N or L/PE | |
| 保護模式 | 共?；虿钅?/td> | |
| 電壓保護水平 | Up | 1 kV |
| 殘壓 | Up-in | 0.7 kV |
| 殘壓@5kA | Up-5kA | 0.4 kV |
| 額定短路電流 | Isccr | 50 000 A |

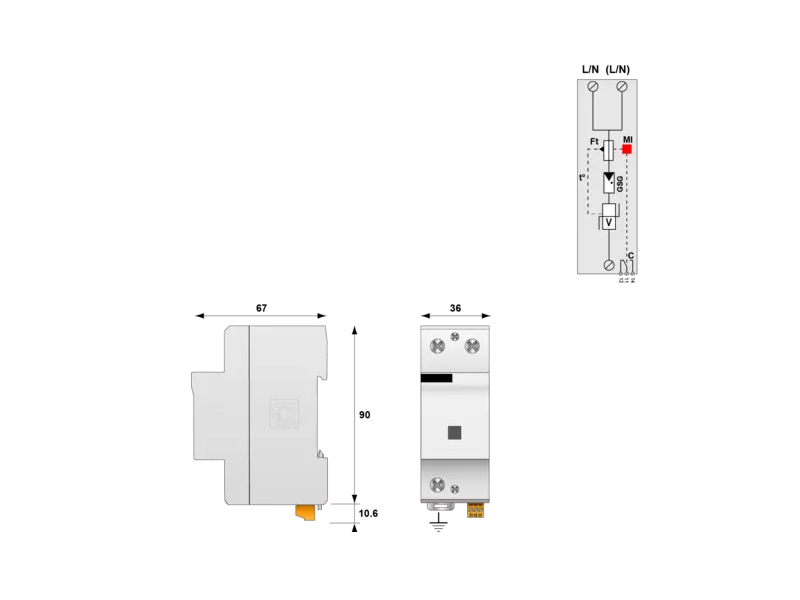

尺寸/電路圖
