地震局專用防雷器 GNSS授時防雷器 10芯航空插頭浪涌保護器
端口類型：:GNSS頭
Imax：:10KA
插入損耗：:≤0.3dB

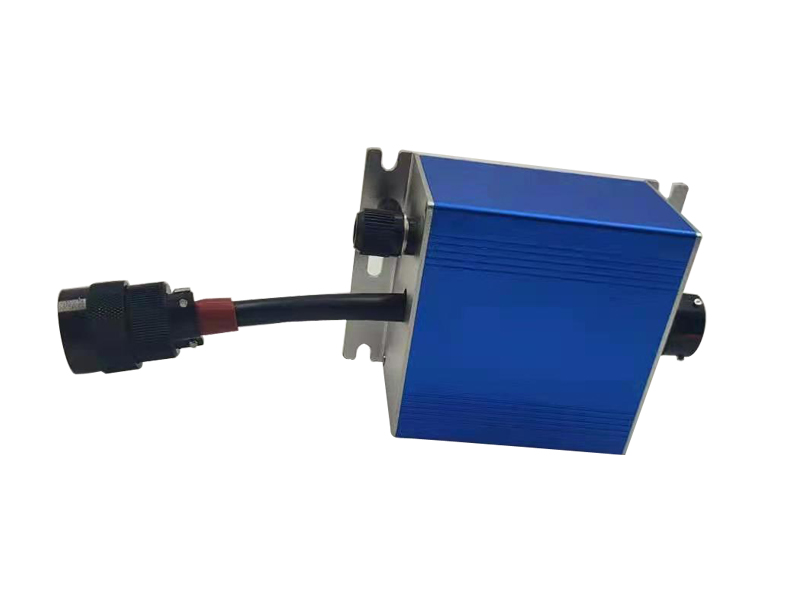

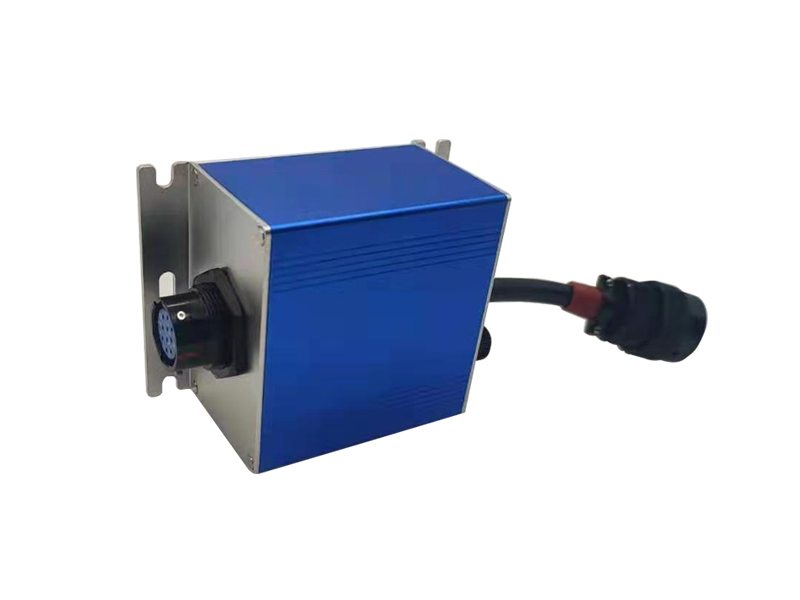

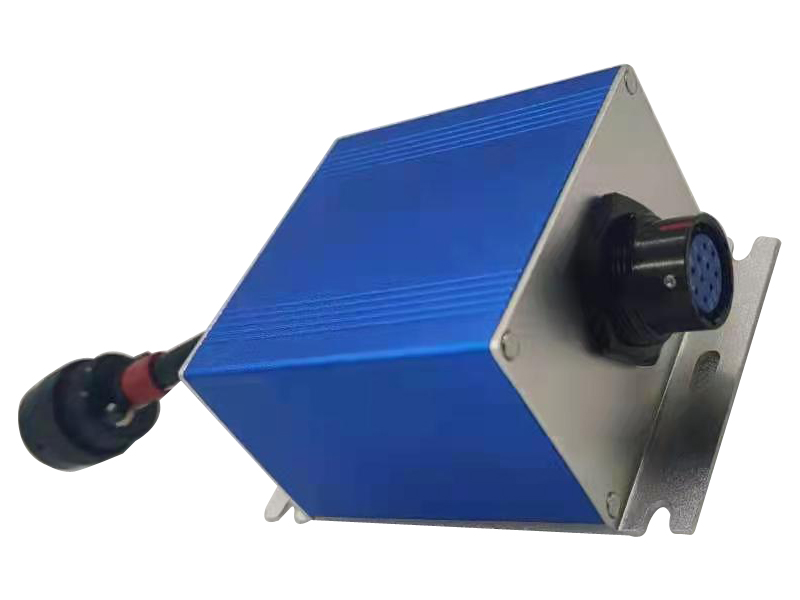

LD-GNSS/10授時防雷器
一、產品介紹
LD-GNSS/10授時GNSS浪涌保護器用于連接在通訊和高頻通訊傳輸設備的防雷及抗浪涌保護,同軸通信信號電涌保護器依據IEC和GB標準設計。 適用于通訊設備的通訊信號、秒脈沖、電源保護；產品的接口形式為GNSS頭接頭，外觀精巧，維護便捷,具有插入損耗小，傳輸速率高，限制電壓低，響應速度快等特點。
二、產品用途
LD-GNSS/10系統防雷器主要用于GNSS天饋防雷器的信號防雷及防浪涌保護。
三、工作原理
防雷器連接于數據采集記錄器與外引線間。在正常情況下，防雷器對地處于高阻抗?fàn)顟B(tài)，電源和信號各自直接傳輸，無任何功耗及損耗。
當雷擊或其他原因出現瞬時過流過壓脈沖時，電源線路和網絡信號線路上安裝的防雷器在納秒級時間內迅速導通，將雷擊電流泄放到大地，電壓嵌位在一個安全范圍內。當該雷擊電流消失后，防雷器又自動恢復到對地高阻抗?fàn)顟B(tài)。
當防雷器的電源部分因雷擊或長期工作在超過持續工作電壓狀態，其性能劣化，低于正常工作技術標準。防雷器中的自動熱感技術會自動與電網斷開，防止后端設備損壞，此時電源斷開，數據中斷，提醒用戶及時更換防雷器。
四、型號及技術參數
型號 | LD-GNSS/10
|
SPD端口 | 兩端口 |
SPD類型 | 復合型 |
端口類型 | GNSS頭 |
標稱放電電流（8/20μS）In | 5kA |
最大放電電流（8/20μS）Imax | 10kA |
電壓保護水平Up | ≤100V |
溫度范圍 | -40℃…+85℃ |
插入損耗 | ≤0.3dB |
外殼材料 | 鋁合金 |
接地方式 | 螺絲接地 |
連接方式入/出 | 公-母 |
防護等級 | IP40 |

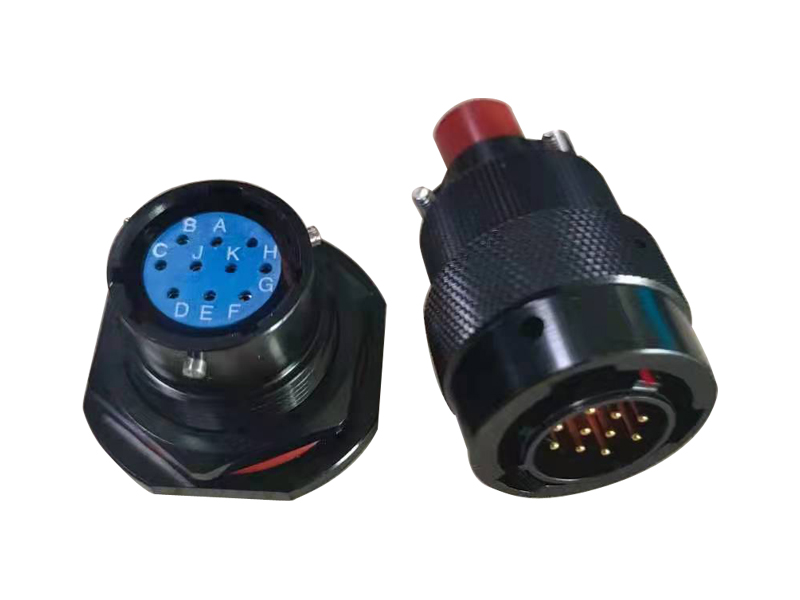

接口 | 標識 | 定義 |
A | DA-PPS | 秒脈沖正相輸入 |
B | DA-485 | RS485正相輸入（數據） |
C | DB-485 | RS485反相輸入（數據） |
D | VS | 正電源供電輸出 |
E | GND | 負電源供電輸出 |
F | IRIG-R | IRIG-B協議輸入 |
G | IRIG-T | IRIG-B協議輸出 |
H | DB-PPS | 秒脈沖反相輸入 |
J | 保留 | 保留 |
K | 保留 | 保留 |
五、信號防雷器安裝注意事項：
1.防雷器為掛式結構，安裝尺寸為70*110mm。
2.防雷器串聯在信號通道和被保護設備之間。

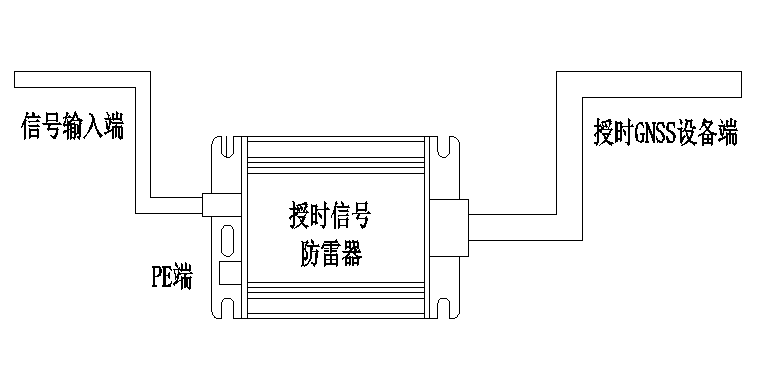

3.防雷器的輸入端（IN）與信號通道相接，輸出端（OUT）與被保護設備相接，不可接反（如圖）。
4.接地線應盡量短、直、粗，以減少分布電感對雷電泄放的影響，并且工頻接地電阻低于10歐姆。
5.產品無需特別維護。當系統工作出現故障時，可拆除防雷器工作，若能恢復正常，則應更換防雷器。
六、維護及售后服務
1.使用中按照規定的時間進行檢查：（雷雨前后）
2.防雷器在運輸、使用過程中，均應避免碰撞：
3.本產品無防雨設計，在戶外使用時必須有可靠的防雨保護措施，避免讓雨水傾入其內部造成腐蝕損壞：
4.產品因自然累計損壞，在保修內實行免費維修和更換，在保修期外實行有償維修；
5.下列情況下不屬于免費維修范圍；
（1）人為不按說明書要求安裝和操作使用而引起的產品損壞；
（2）自行拆卸過的產品；
（3）雷擊外的原因引起的產品損壞；
（4）因做破壞性試驗引起的產品損壞；
七、產品包裝說明
1.一次用紙盒包裝；
2.包裝后需防擠壓和撞擊；
3.包裝內容:
產品一個；
產品使用說明書一份；
產品合格證一份;
